Fenômenos da Engenharia

Pesquisa bibliográfica e sugestão de exemplo de atendimento a uma comunidade sem água

Alexandre Luiz Silveira, Rodrigo Soares Pacheco, Vinicius da Rosa Antunes

O homem possui dois tipos de fontes para seu abastecimento que são as águas superficiais (rios, lagos, canais, etc.) e subterrâneas (lençóis subterrâneos).

As águas de superfície são as de mais fácil captação e por isso havendo, pois, uma tendência a que sejam mais utilizadas no consumo humano. No entanto temos que menos de 5% da água doce existente no globo terrestre encontram-se disponíveis superficialmente, ficando o restante armazenado em reservas subterrâneas. Logicamente que nem toda água armazenada no subsolo pode ser retirada em condições economicamente viáveis, principalmente a localizada em profundidades excessivas e confinada entre formações rochosas.

Quanto a sua dinâmica de deslocamento as águas superficiais são frequentemente renovadas em sua massa enquanto que as subterrâneas podem ter séculos de acumulação em seu aquífero, pois sua renovação é muito mais lenta pelas dificuldades óbvias, principalmente nas camadas mais profundas.

A captação tem por finalidade criar condições para que a água seja retirada do manancial abastecedor em quantidade capaz de atender o consumo e em qualidade tal que dispense tratamentos ou os reduza ao mínimo possível. É, portanto, a unidade de extremidade de montante do sistema.

Mananciais

Chama-se de manancial abastecedor a fonte de onde se retira a água com condições sanitárias adequadas e vazão suficiente para atender a demanda. No caso da existência de mais de um manancial, a escolha é feita considerando-se não só a quantidade e a qualidade mas, também, o aspecto econômico, pois nem sempre o que custa inicialmente menos é o que convém, já que o custo maior pode implicar em custo de operação e manutenção menor.

Na escolha de manancial, também deve-se levar em consideração o consumo atual provável, bem como a previsão de crescimento da comunidade e a capacidade ou não de o manancial satisfazer a este consumo. Todo e qualquer sistema é projetado para servir, por certo espaço de tempo, denominado período de projeto.

1 Condições a serem analisadas

As águas superficiais empregadas em sistemas de abastecimento geralmente são originárias de um curso de água natural. Opções mais raras seriam captações em lagos naturais ou no mar com dessalinização posterior. As condições de escoamento, a variação do nível d’água, a estabilidade do local de captação, etc, é que vão implicar em que sejam efetuadas obras preliminares a sua captação e a dimensão destas obras. Basicamente as condições a serem analisadas são:

• quantidade de água;

• qualidade da água;

• garantia de funcionamento;

• economia das instalações; e

• localização.

1.1 Quantidade de água

São três as situações que podemos nos deparar quando vamos analisar a quantidade de água disponível no possível manancial de abastecimento:

· Vazão é suficiente na estiagem: condição ideal, pois, havendo vazão suficiente continuamente, o problema seguinte é criar a forma mais conveniente de captação direta da correnteza. Esta é a forma mais comum onde os rios são perenes (ou perenizados artificialmente).

· Vazão insuficiente na estiagem, mas suficiente na média: significa que durante determinado período do ano não vamos encontrar vazão suficiente para cobertura do consumo previsto. Como na média a vazão é suficiente, então durante o período de cheias haverá um excesso de vazão que se armazenado adequadamente poderá suprir o déficit na estiagem. Este armazenamento normalmente é conseguido por meio das barragens de acumulação que são reservatórios construídos para acumularem um volume tal que durante a estiagem compensem as demandas com o volume armazenado em sua bacia hidráulica. Esta é a forma mais frequente para sistemas com vazões de consumo para comunidades superiores a 5000 habitantes,

· Existe vazão, mas inferior ao consumo previsto: é a mais delicada quanto ao aproveitamento do manancial. Como não temos vazão suficiente, a solução mais simplista é procurarmos outro manancial para a captação. Se regionalmente não podemos contar com outro manancial que supra a demanda total, então poderemos ser obrigados a utilizarmos mananciais complementares, ou seja, a vazão a ser fornecida pelo primeiro não é suficiente, mas reunida com a captada em um manancial complementar (ou em mais de um) viabiliza-se o abastecimento, dentro das condições regionais.

Qualidade da água

Na captação de águas superficiais parte-se do princípio sanitário que é uma água sempre suspeita, pois está naturalmente sujeita a possíveis processos de poluição e contaminação. É básico, sob o ponto de vista operacional do sistema, captar águas de melhor qualidade possível, localizando adequadamente a tomada e efetivando-se medidas de proteção sanitária. Especificamente, as tomadas em reservatórios de acumulação não devem ser tão superficiais nem também tão profundas, para que não ocorram problemas de natureza física, química ou biológica. Superficialmente ações físicas danosas podem ter origem através de ventos, correntezas (principalmente durante os períodos de enchentes com extravasão do reservatório) e impactos de corpos flutuantes.

Nas partes mais profundas sempre teremos maior quantidade de sedimentos em suspensão, dificultando ou encarecendo a remoção de turbidez nos processos de tratamento.

Agentes químicos poderão está presentes a qualquer profundidade mas há uma tendência das águas mais próximas da superfície terem maiores teores de gases dissolvidos (CO2 , por exemplo), de dureza e de ferro e manganês e seus compostos.

Garantia de funcionamento

Para que não hajam interrupções imprevistas no sistema decorrentes de problemas na captação, devemos identificar com precisão, antes da elaboração do projeto da captação, as posições do nível mínimo para que a entrada de sucção permaneça sempre afogada e do nível máximo para que não haja inundações danosas às instalações de captação. A determinação da velocidade de deslocamento da água no manancial também é de suma importância para dimensionamento das estruturas de captação que estarão em contato com a correnteza e ondas e sujeitas a impactos com corpos flutuantes.

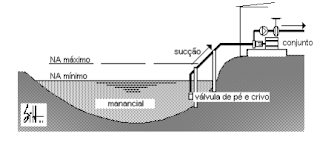

Figura 1- Exemplo de captação com grade e crivo

Localização

A princípio, a localização ideal é aquela que possibilite menor percurso de adução compatibilizado com menores alturas de transposição pela mesma adutora no seu caminhamento. Partindo deste princípio, o projetista terá a missão de otimizar a situação através das análises das várias alternativas peculiares ao manancial a ser utilizado. Para melhor rendimento operacional, é importante que, a captação em rios seja em trechos retos, pois nestes trechos há menor possibilidade de assoreamentos. Quando a captação for em trecho curvo temos que na margem côncava haverá maior agressividade da correnteza, enquanto que na convexa maiores possibilidades de assoreamentos, principalmente de areia e matéria orgânica em suspensão.

A) Margens estáveis
